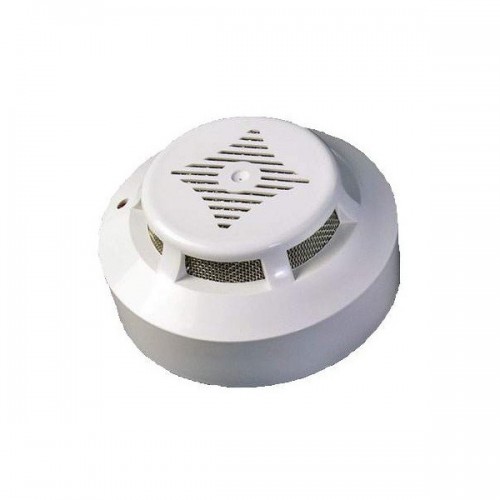

Описание Пожарный извещатель дымовой точечный оптико-электронный ИПД-3.10МК. Извещатель используется для обнаружения возгораний с появлением дыма малой концентрации в закрытых помещениях , индикации обнаружения и передачи сигнала ПОЖАР на приборы приемно-контрольные пожарные (ППКП).
Конструктивной особенностью извещателя ИПД-3.10МК является применение безвинтовых баз Б90МК и Б90МК/1.
Извещатель осуществляет непрерывную работу с ППКП по постояннотоковому или знакопеременному двухпроводному шлейфу пожарной сигнализации с рабочим напряжением в диапазоне от 10 до 30 В.
Извещатель ИПД-3.10МК имеет широкий диапазон тока потребления в режиме ПОЖАР (от 3 до 30 мА), что позволяет обеспечить его совместимость с различными ППКП. Установленное значение тока потребления в режиме ПОЖАР является постоянным и не зависит от подключения ВУОС, что исключает необходимость изменения величины токоограничительного резистора при подключении внешнего индикатора. Извещатель оснащен защитой при подключении его к источнику питания напряжением до 30В без токоограничительного элемента в режиме пожарной тревоги.
ИПД-3.10МК осуществляет индикацию дежурного режима работы кратковременными вспышками красного светодиода.
При монтаже в помещениях с подвесными потолками для закрепления базы извещателя используется декоративное кольцо К-10. Безвинтовые базы существенно сокращают трудоемкость монтажных работ.
Отличительные особенности и функции извещателя:
- безвинтовые и стандартные базы,
- сокращение монтажных работ,
- база с пятым контактом,
- индикация дежурного режима,
- защищен 9 патентами.
| Чувствительность извещателя, дБ/м | 0,05 - 0,2 |
| Диапазон рабочих напряжений, В | от 6 до 30 |
| Схема включения в шлейф сигнализации | 2-х проводная |
| Ток в дежурном режиме, не более, мкА | 100 |
| Ток в режиме Пожар, мА | от 3 до 30 |
| Степень защиты оболочки извещателя | IP30 |
| Помехоустойчивость (по ГОСТ Р 51317), степень жесткости | не ниже 2 |
| Диапазон рабочих температур, С | от -30 до +55 |
| Максимально допустимая относительная влажность, % | 93 при 40С |
| Габариты, мм | Ø,92х44 |
| Масса извещателя с розеткой, г | 100 |
| Декоративные кольца для установки извещателей на подвесные потолки | К-10 |
