Описание Назначение

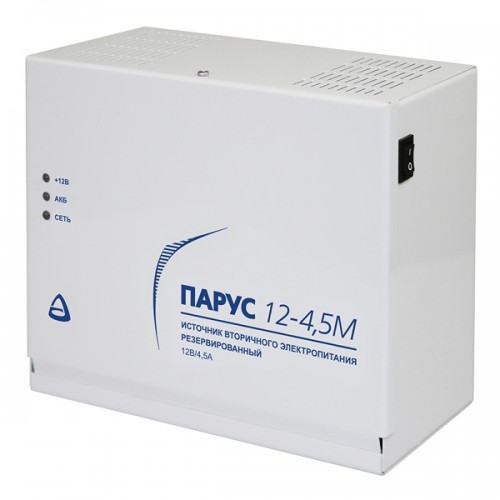

Парус 12-4,5М (Парус-6М) предназначен для обеспечения бесперебойного электропитания устройств охранно-пожарной сигнализации, камер видеонаблюдения, электромеханических замков и других потребителей при номинальном напряжении 12 В постоянного тока.
Особенности
Металлический корпус,
Электропитание Парус 12-4,5М (Парус-6М) осуществляется от сети переменного тока 50 Гц напряжением от 160 В до 250 В или от встроенного аккумулятора номинальной емкостью 7 Ач/12Ач и напряжением 12 В,
Сохранение работоспособности при пониженном питании от сети переменного тока 50 Гц до 160 В,
Возможность работы с перегрузкой по току и емкостной нагрузкой до 16000 мкФ,
Защита от переполюсовки и глубокого разряда аккумулятора,
Пониженное напряжение пульсаций на выходе (не более 30 мВ от пика до пика),
КПД источника при номинальной нагрузке при питании от сети в диапазоне от 160 до 250 В не менее 85 %,
Подача звукового сигнала при коротком замыкании или перегрузке при питании от сети 220 В или от встроенного аккумулятора.
Два светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.
Использование прибора
Резервированный источник вторичного электропитания Парус 12-4,5М (Парус-6М) имеет на передней панели световые индикаторы: СЕТЬ индицирует наличие сетевого напряжения, ВЫХОД индицирует наличие выходного напряжения или наличие неисправности.
На боковой панели Парус 12-4,5М (Парус-6М) расположен переключатель Выход, предназначенный для включения/выключения выходного напряжения. При отключенном переключателе Выход, индикатор ВЫХОД горит красным светом и выдаётся однотонный звуковой сигнал. Блокировка отключения выходного напряжения осуществляется замыканием джампера JP, установленного на плате.
При питании от сети и при срабатывании защиты от перегрузки отключается выход +12В, индикатор ВЫХОД загорится красным светом и выдаётся однотонный звуковой сигнал.
При питании от сети или от аккумулятора и при коротком замыкании выхода перегорает предохранитель FU2, загорается индикатор ВЫХОД красным цветом и выдается однотонный звуковой сигнал.
Не допускается продолжительная работа ИВЭПР в режиме короткого замыкания или перегрузки.
Заряд аккумулятора происходит в буферном режиме напряжением 13,7...13,9 В.
При глубоком разряде АКБ выход +12В отключается, индикатор ВЫХОД загорается красным цветом и выдается однотонный звуковой сигнал. При установке в Парус 12-4,5М (Парус-6М) разряженного аккумулятора, индикатор СЕТЬ горит желтым цветом, пока аккумулятор не будет заряжен.
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Напряжение питающей сети
| AC160...250 В
|
Выходное напряжение
| DC13...14 В (при наличии сети)
DC10...13 В (при отсутствии сети)
|
Мощность, потребляемая от сети во всех режимах
| не более 95 ВА
|
Номинальный ток нагрузки
| 4.5 А
|
Максимальный ток нагрузки
| 6.0 А (2 мин.)
|
Напряжение пульсации
| не более 30 мВ
|
Напряжение защиты от разряда АКБ
| 10.5±,0.6 В |
Емкость устанавливаемой АКБ
| 7 или 12 Ач
|
ЭКСПЛУАТАЦИЯ И ХРАНЕНИЕ
|
|
| Температура эксплуатации | -10...+40С |
Относительная влажность
| 95% (при +30С) |
Масса
| 3.5 кг (без АКБ)
|
| Габаритные размеры | 225 x 190 x 115 мм
|
Срок службы
| 10 лет
|
Наработка на отказ
| 40 000 ч
|
