Описание Назначение

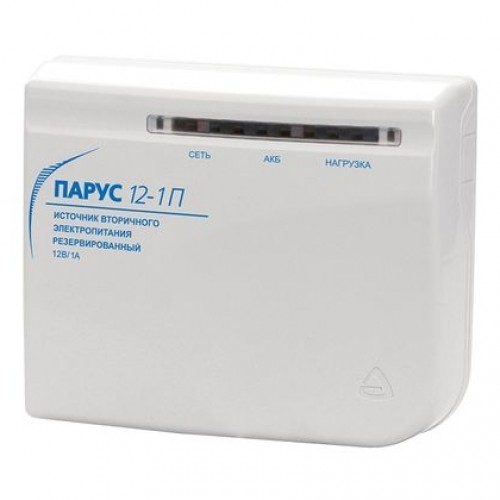

Парус 12-1П исп. 1 (Парус-4) служит для обеспечения непрерывной работы устройств, требующих напряжения питания 12 В, и предназначен для круглосуточной работы.
Особенности
Возможность работы с перегрузкой по току и емкостной нагрузкой до 4700 мкФ.
Два выхода для подключения нагрузки, каждый выход имеет отдельный фильтр.
Электронная защита:
- при переполюсовке АКБ,
- при КЗ,
- при перегрузке в нагрузке,
- от глубокого разряда АКБ.
Автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки.
Звуковая сигнализация при переходе между режимами и во время критических режимов работы (перегрузки и КЗ).
Для блокировки отключения выхода +12 В на плате установлен джампер J1.
Три светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.
Использование прибора
При срабатывании защиты от перегрузки ИВЭП отключается выход +12В, индикатор +12В мигает красным светом и выдаётся прерывистый звуковой сигнал.
Восстановление выходного напряжения после снятия короткого замыкания или перегрузки происходит через 20...30 с. Не допускается продолжительная работа ИВЭП в режиме короткого замыкания или перегрузки.
В ИВЭП применен режим плавного включения выходного напряжения, поэтому задержанное появление индикации выходного напряжения является нормальным.
Заряд аккумулятора происходит в буферном режиме напряжением 13,7:13,8 В.
При глубоком разряде АКБ выход +12В отключается, индикатор АКБ гаснет, индикатор +12В кратковременно мигает красным и выдается кратковременный однотонный сигнал. При установке в ИВЭП глубоко разряженного или неисправного аккумулятора индикатор АКБ не включается, пока аккумулятор не будет заряжен.
| ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ | |
| Напряжение питающей сети | 187...242 В |
| Выходное напряжение | =12.9...13.9 (при наличии сети)
=10...13 (при отсутствии сети) |
| Мощность, потребляемая от сети во всех режимах | не более 20 ВА |
| Номинальный ток нагрузки | 1 А |
| Максимальный ток нагрузки | 1.2 А (в течение 1 мин.) |
| Напряжение пульсации | не более 80 мВ |
| Ток заряда АКБ | не более 0.1 А |
| Емкость устанавливаемой АКБ | 1.2 Ач |
| ЭКСПЛУАТАЦИЯ И ХРАНЕНИЕ | |
| Температура эксплуатации | -20...+55С |
| Относительная влажность воздуха | 95 % (при +30С) |
| Масса | 350 г (без АКБ) |
| Габаритные размеры | 151 x 186 x 60 мм |
| Срок службы | 10 лет |
| Наработка на отказ | 40 000 ч |
