Описание Назначение

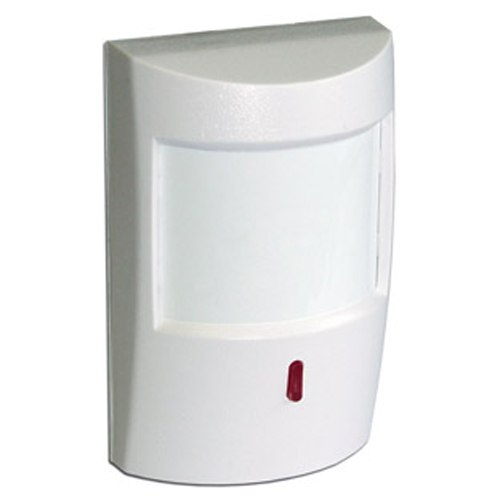

Извещатель охранный оптико-электронный инфракрасный пассивный ИО 409-28 РАПИД-3 (в дальнейшем - извещатель) предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования тревожного извещения увеличением тока в цепи шлейфа сигнализации (ШС).
Особенности
Питание по шлейфу сигнализации. Подключение извещателя к приемно-контрольному прибору осуществляется по двухпроводной схеме. Для работы извещателя не требуется источника напряжения 12 В и соответствующей линии питания.
Возможность подключения к ШС приемно-контрольного прибора (ПКП) большого количества извещателей, значительное увеличение времени работы ПКП от резервного источника питания за счет низкого токопотребления.
Широкий диапазон напряжений питания извещателя от ШС ПКП - от 8 В до 30 В.
При подключении к ШС не требуется соблюдения полярности питания и подбора оконечного резистора.
Низкое токопотребление. Ток потребления не более 250 мкА как в дежурном режиме, так и в момент подачи питающего напряжения.
Температурная компенсация чувствительности в диапазоне от минус 30 С до +50 С.
Широкоугольная линза, позволяющая создать зону обнаружения максимальной площади.
Возможность крепления извещателя как с помощью кронштейна, входящего в комплект поставки, так и без него.
Встроенный микропереключатель (Тампер) для выдачи тревожного извещения при несанкционированном вскрытии корпуса.
Устойчивость к перемещению в зоне обнаружения мелких животных (вторичных целей по ГОСТ 50777-95), к перепадам фоновой освещенности, конвективным воздушным потокам, медленным изменений температуры фона, импульсам напряжения по цепи питания, электростатическим разрядам и электромагнитным полям.
Отсутствие помех для работы бытовой радиоэлектронной аппаратуры и других извещателей.
Выбираемые установкой перемычек режимы работы с повышенной устойчивостью к внешним воздействиям и выключенным светодиодным индикатором.
Современный дизайн корпуса извещателя подойдёт к интерьеру любых помещений.
Извещатель формирует четыре вида извещений:
ВКЛЮЧЕНИЕ - светодиод кратковременно вспыхивает с периодом две секунды,
НОРМА - светодиод погашен, ток потребления не более 250 мкА,
ТРЕВОГА - светодиод включен, ток потребления внутренне ограничен значением 10 мА,
ВСКРЫТИЕ - контакты Тампер разомкнуты при вскрытии корпуса извещателя.
ОСНОВНЫЕ ПАРАМЕТРЫ
|
|
Диапазон определения скоростей вторжения
| 0.3 - 3.0 м/сек
|
Дальность обнаружения
| 1.5 - 15 м
|
Длительность тревожного извещения
| 2.5 ±, 0.3 сек.
|
Время технической готовности (режим \'Включение\')
| не более 40 сек.
|
Время восстановления после тревоги
| не более 3 сек.
|
Выход реле
| 72В/50 мА
|
Ток ограничения выходного каскада в режиме \'Тревога\'
| 10 ±, 2 мА
|
Остаточное напряжение в режиме \'Тревога\' при внешнем ограничении тока потребления значением менее 8 мА
| не более 7 В
|
ЭКСПЛУАТАЦИЯ И ХРАНЕНИЕ
|
|
Напряжение питания
| 8 - 30 В
|
| Потребляемый ток | до 70 мкА (режим \'Норма\')
до 250 мкА (режим \'Включение\')
|
| Температура эксплуатации | -30...+50С
|
| Относительная влажность воздуха при +35С | до 80%
|
| Масса | 100 г |
| Габаритные размеры | 90 x 58 x 45 мм
|
Срок службы
| 8 лет
|
