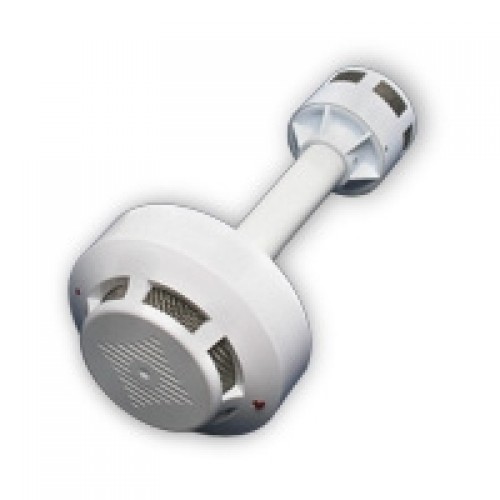

Описание Извещатель пожарный дымовой двухточечный для разделённых пространств СП-2.4 (ИП-2.4), далее - извещатель, предназначен для обнаружения возгораний, сопровождающихся появлением дыма в закрытых помещениях с разделёнными пространствами (например, в помещениях с подвесными потолками), и передачи сигнала ПОЖАР на ППК.
Извещатель рассчитан на работу с ППК по двум двухпроводным ШС с напряжением питания от 10 до 30 В. Для работы извещателей с ППК с четырехпроводной схемой подключения извещателей, или при другой организации шлейфов, а также для повышения помехоустойчивости систем пожарной сигнализации со знакопеременными шлейфами сигнализации, применяется модуль согласования шлейфов МУШ-4.
Извещатель содержит два независимых канала (сенсора) верхний и нижний, контролирующих уровень удельной оптической плотности воздуха в пространстве за подвесным потолком и в основном помещении.
Извещатель реализует функции:
автоматической компенсации запыленности с индикацией неисправности при превышении максимально допустимого значения уровня запыленности.
самодиагностики с индикацией неисправности.
Два оптических индикатора индицируют следующие состояния:
дежурный режим, ПОЖАР верхнего сенсора,
ПОЖАР нижнего сенсора,
ПОЖАР верхнего и нижнего сенсоров,
неисправность нижнего сенсора,
неисправность верхнего сенсора,
неисправность верхнего и нижнего сенсоров.
| ОСНОВНЫЕ ПАРАМЕТРЫ | |
| Диапазон чувствительности | 0.05 - 0.2 дБ/м |
| Инерционность срабатывания | не более 15 сек. |
| Время технической готовности после подачи питания | 30 ±, 5 сек. |
| ЭКСПЛУАТАЦИЯ И ХРАНЕНИЕ | |
| Напряжение питания | 10 - 30 В |
| Потребляемый ток | 0.25 мА (дежурный режим по выходам 2 - 3)
0.05 мА (дежурный режим по выходам 1 - 4)
12 ±, 3 мА (в режиме Пожар во всём диапазоне питающих напряжений на каждой паре выходов) |
| Температура эксплуатации | -30...+55С |
| Средний срок службы | не менее 10 лет |
| Масса | 300 г |
| Габаритные размеры | 100(Ø,) x 600(В) мм |
